低压无功自动补偿装置

概述
       低压无功自动补偿装置主要用于低压配电室，与配电屏并列安装，用于集中补偿系统无功功率，提高功率因数，减少系统的无功损耗，改善电能质量。该装置可根据系统无功功率的变
化而自动改变补偿容量,从而达到最佳的补偿效果。可广泛应用于冶金、矿山、建材、机械制造、轻工、化工、港口等行业，尤其适用于负荷变化较大的工况。
       以往的低压无功补偿装置大多为固定式结构，分散安装，即设计成型后内部元器件的位置便已经固定，大多空间利用的不够合理，反映出空间利用率低的弊端，从而影响到扩大用电规模增容难，改变容量的灵活性较差，而且增加了投入成本，浪费了资源。还有一些低压无功补偿装置做成了抽出式，把每个补偿回路做成了六面体抽屉，然后插入柜体内部，这样的做法虽然比较方便，但是突出的最大弊端是散热性能差，不利于通风;由于做成了六面体，比较封闭,维修极不方便，结构比较复杂，不实用，不易测量单回路电压、电流瞬时值等，因此存在诸多潜在的“导火索”，对装置的稳定运行产生不利因素。为此，我公司设计了单元模块式结构的无功补偿装置，组装与拆卸灵活，维修维护方便，大大增加了整柜的容量配置。

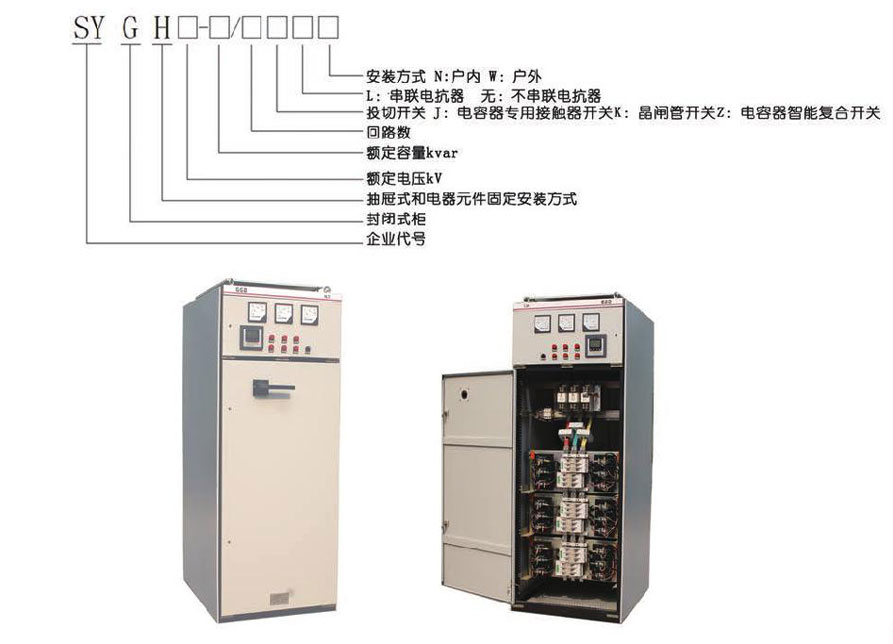

型号说明及图片

工作原理
       低压无功自动补偿装置利用控制器跟踪系统无功负荷的变化，以功率因数或无功功率作为判断依据，自动合理投切，减少投切次数，避免投切振荡和无功倒送的问题，从而使系统的功率因数保持为最佳状态。投切开关可选电容器专用接触器开关、晶闸管开关、电容器智能复合开关投切方式中的任一种，满足不同电网环境对投切开关的要求。

装置特点
>多回路循环 或编码投切运行方式，有效地避免分组投切时个别电容器投切过于频繁的问题。自动快速跟踪无功功率的变化，实现最优控制。
>节电效果明显，功率因数可提高到0.95以上。
>多种补偿形式:三相共补、三相分补、共补+分补三种形式。根据电网的实际情况，兼顾补偿效果和成本，合理选用补偿形式。充分解决补偿无功和三相不平衡之间以及三相分补和成本之间的矛盾。对三相基本平衡系统采用三相共补的方式，补偿效果好、 成本低。对三相不平衡较严重的系统采用三相分补的形式补偿，有效解决三相不平衡系统的过补欠补问题，但成本较高。对三相不   平衡不严重的系统，采用共补+分补的形式补偿，既避免过补欠补问题，成本又相对较低。
>单元模块式补偿装置增容、减容方便，每个模块自成系统，可如搭积木般自由组合，所想即所得。
>垂直母线系统带低压熔断器保护，安全性高。
>内置冷却风扇，自动控制风扇启动。
>母线安装无需打孔，配套母线夹安装。
>具有数据采集功能和标准的通信接口，可实现远程实时监测和计算机联网管理。
>用户系统存在谐波时可根据谐波含量选择带电抗器的单元模块，保护电容，防止谐振，减少谐波污染。系统谐波超过国标规定值时，可选择具有滤波功能的单元模块米湿除谐波。
>保护功能齐全:过压、失压、过流、避免谐振、过热、缺相保护等。

技术参数
>额定电压:适用于低压各电压等级的系统。
>补偿容量:根据用户的实际需求。
>结构形式: GGD、GCS、 GCK、 MNS等标准柜体任选，与低压配电柜并柜安装，也可按用户实际需求设计制作。
>保护功能:过压、欠压、缺相、欠流、过热、缺相保护等功能。
>防护等级: IP20~ IP30 (由所选用配电柜型确定)。
>残留电压:施加电压断开30秒内，降到30V以下。

>电抗器电抗率选用: 4. 5% ~7%; 12% ~ 14%,根据电网谐波状况而定。

运行环境

特殊保护功能
>电容器的保护:
       当环境温度超过30C时，温度传感器将信号传到控制器启动循环风机，使设备内的温度下降;当环境温度超过45C时，温度传感器将信号传到控制器停止装置运行并发出报警。
>可控硅的保护:
       一般的可 控硅过零触发模块使用光电耦合器作为门]极驱动器，误触发时有发生，造成可控硅的烧损，而我公司采用IGBT双极型晶体管作为门极驱动器，降低了误触发的可能，使可控硅的寿命和稳定性大大提高。
       一般情况下可控硅的散热器是由风机散热的，大多数风机都是采用温控开关感应散热器温度从而来启动风机的，缺点是温控开关起停干扰可控硅的触发模块，造成可控硅停止工作和误触发而出现烧硅现象，如果风机损坏还会造成散热器温度过高，可控硅就变得不可控了。我公司则利用可控硅的启停来控制散热器的风机，如果风机损坏或散热器的温度过高，温度传感器将信号传到控制器,控制器停止该回路电容器运行并且发出报警。
>电抗器的保护:
       当电能质量参数与设计不相符的时候电抗器温度会升高，电抗器每一相绕组上都有一只温度传感器，当温度过高时传感器会将信号传到控制器，控制器停止该组电容器运行并发出报警。
>控制器的保护:
       能抵抗严重的谐波干扰;当出现电网电压过高或过低时，自动切除电容器后报警并闭锁，故障消失后可自动恢复工作;当超温时，切除投入的所有电容器，同时有报警输出，当温度恢复正常时自动投入电容器;电流、电压谐波超过设定值时立即切除电容器，防止谐振发生，并发出报警。

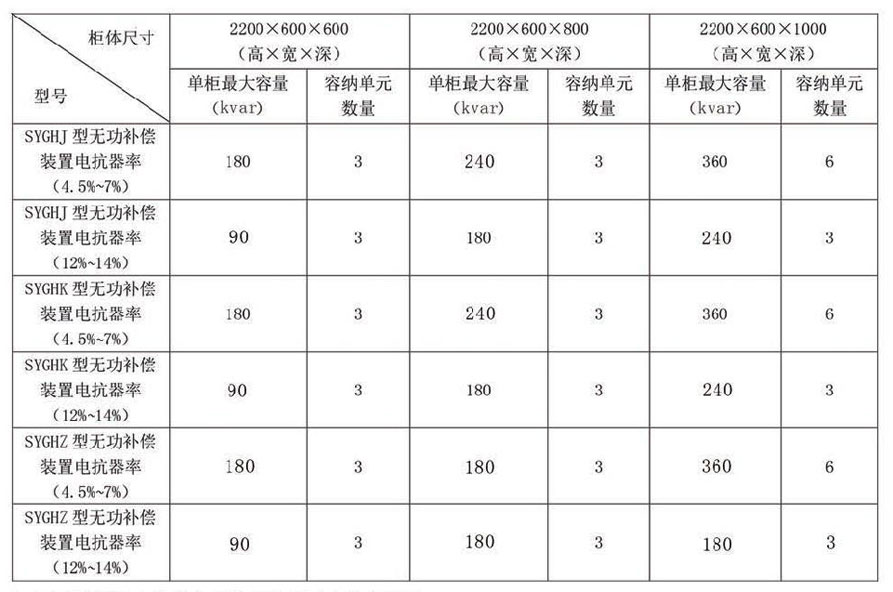

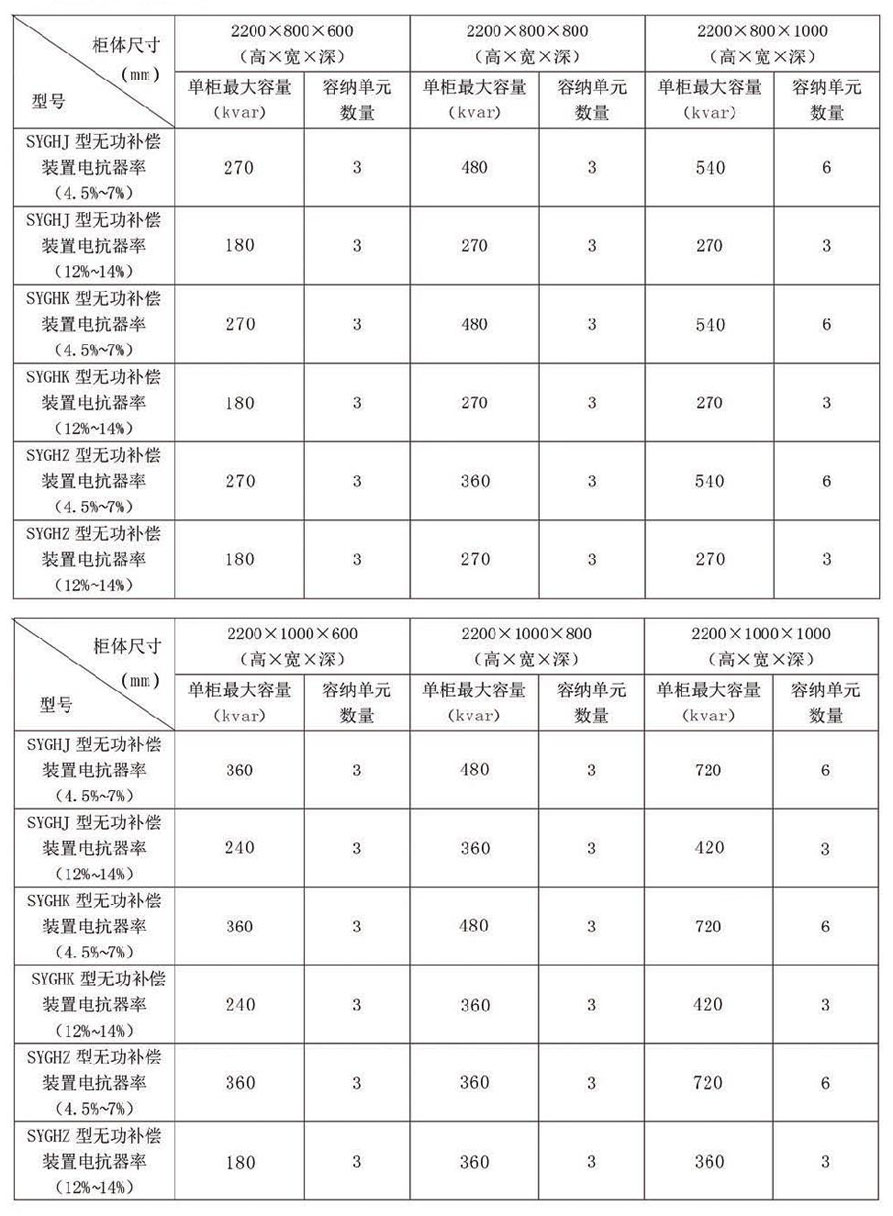

设备选型表及选型硕明

>可以根据无功补偿容量及柜体尺寸来选择配置。
>在选型中考虑现场无功容量，单台柜子不能满足容量需求时，可以通过并柜的方式解决，辅柜所配容量与主柜相同。
>在设计带电抗器的补偿装置及晶闸管开关式补偿装置时，要考虑散热要求，可配相应的散热系统。在谐波较严重的场合补偿精度不宜过高，以免发生谐振。
>如果谐波源发出的谐波电流及电压畸变率超过电源点的有关国家规范的允许值，则需选用带有滤波功能的单元模块。
>如果谐波源发出的谐波电流及电压畸变率不超过电源点的有关国家规范的允许值，可根据系统谐波含量多少选择带电抗器或不带电抗器的补偿装置，容量配置相同，型号区分为带“L” 和不带“L”
>带电抗器的无功补偿装置根据谐波含量来选择电抗率:
*选择电抗率为4.5% ~ 7%的电抗器
       对于六脉整流设备，如变频器、直流电弧炉、直流轧机及中频炉等非线性负荷通常产生的特征谐波为五次、七次谐波，为了抑制电容器对谐波的放大作用，选择串联电抗率为7%的电抗器。
*选泽电抗率为12% ~ 14%的电抗器
       对于电焊机、交流电弧炉、铁合金炉、电石炉等负荷通常产生的特征谐波含有三次谐波，应选择串联电抗率为13%的电抗器。
*选择电抗率为1%的电抗器
       仅为了限制合闸涌流对电容器的冲击，选择电抗率为1%的电抗器。
>容量配置可根据用户要求单独设计，定货时需说明。
